雖然很多電子工程師經常使用高壓放大器，但是對于高壓功率放大器的組成和使用都不太清楚，下面來介紹一下高壓放大器的組成部分以及如何驗證功率放大器的性能好壞。

　　一、高壓放大器的介紹

　　高壓放大器是一種理想的功率放大器，可以放大交流和直流信號。大差分輸出具有1600Vp-p(±800V)的高壓，可以驅動高壓負載。電壓增益數控可調，一鍵保存常用設置，能夠提供方便和簡單的操作選擇。同時，雙通道高壓放大器的輸出也可以同步調節。可用于主流信號發生器，實現信號放大。

　　二、高壓放大器是由哪些部分組成

　　高壓放大器的前面板分為四個部分：左側有一個電源開關，有四個按鍵和一個液晶屏（分別是Rin輸入電阻50Ω和5KΩ，Rout輸出電阻調節5Ω和1KΩ兩檔切換，Save一鍵保存電流設置鍵，output輸出），然后下方是增益按鈕，順時針旋轉可以增加輸出電壓，右邊是輸出正負極的兩個接線端。

　　高壓放大器的后面板分為三部分：左側散熱板，中間是電壓監測端口100：1，可以用BNC線連接到示波器實時監測，右側有一個電源插座。

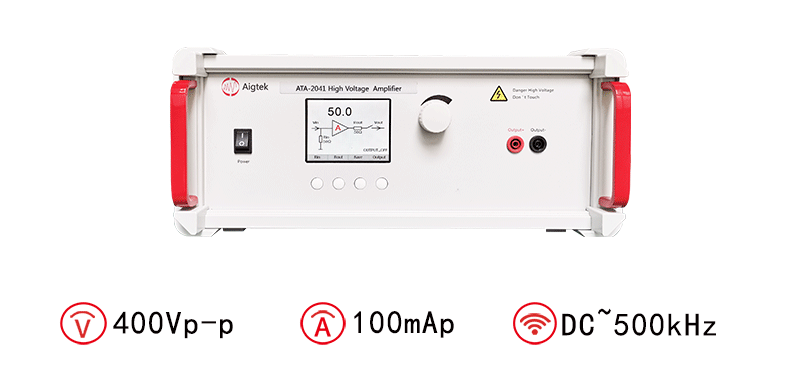

　　安泰高壓放大器推薦：ATA-2041高壓放大器

　　圖：ATA-2041高壓放大器指標參數

　　三、如何驗證功率放大器的性能好壞

　　想要驗證功率放大器性能最直觀、最簡單的方法是用任意波形發生器產生電壓信號，輸入電壓放大器，用示波器檢測放大器的輸出電壓和波形即可。不過在操作的時候要記得下面幾個注意事項，避免出現問題。

　　1、電壓放大器的輸入阻抗應為50Ω，所以需要將任意波形發生器也設置為“50Ω模式”。

　　2、電壓放大器的輸出等效是電壓源，在測試電壓和波形的時候，需要把示波器設置為“高阻模式”。

　　3、設置示波器測試結果顯示形式需要和任意波形發生器的相同。例如，如果任意波形發生器設置為“電壓峰峰值”，則示波器顯示格式也應設置為“電壓峰峰值”。如果示波器設置為“電壓有效值”或者“電壓峰值”等的時候，驗證結果將不準確。

　　4、注意電壓放大器的輸出不要超過示波器的顯示范圍。如果超出顯示范圍，則應使用衰減探頭進行測試。這時，需要按照實際的衰減倍數來設置示波器。

　　以上就是安泰電子帶來的高壓放大器的組成部分以及如何驗證功率放大器的性能好壞的內容，如果對于電壓放大器等還有什么其他想了解的，歡迎咨詢安泰電子官網。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網m.sillink.com.cn或撥打029-88865020。
