高頻功率放大器處在發射機的末級，主要作用是把高頻已調撥信號進行功率放大，滿足發送功率的要求，然后通過天線輻射到空間，保證一定區域接收機能夠接收到信號電平。

　　高頻功率放大器是通信系統中發送裝置的組件，按照頻帶的寬窄能夠分為寬帶高頻功率放大器和窄帶高頻功率放大器。窄帶高頻功率放大器以具有選頻濾波作用的選頻電路當作輸出電路，而寬帶高頻功率放大器輸出電路是傳輸線變壓器或者其他寬帶匹配電路。

　　高頻功率放大器是能量轉換器件，能夠把電源供給直流能量轉變成高頻交流輸出。

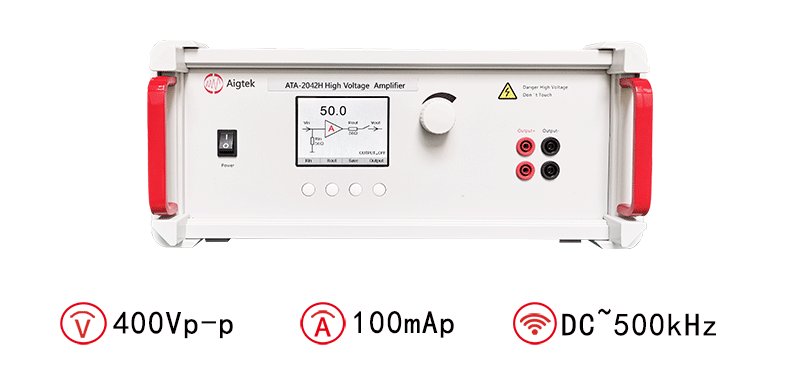

　　安泰ATA-2042高壓放大器：

　　圖：ATA-2042功率放大器指標參數

　　放大器根據電流不同的導通角，能夠分成甲乙丙三類工作狀態，甲類放大器流通角是360°，適合小信號低功率放大。乙類放大器流通角約等于180°，而丙類放大器流通角小于180°。乙類和丙類放大器都適合大功率工作。

　　高頻功率放大器大部分都工作在丙類，但是丙類放大器失真較大，所以不能用來低頻功率放大，只能采用調諧回路座位負載的諧振功率放大。

　　除了上面提到的根據電流流通角來區分工作狀態外，還有丁類放大和戊類放大器。丁類放大器效果高，理論上可高達100%，但是工作頻率受到開關轉換瞬間產生的器件功耗的限制；如果對電路改進，減小通斷轉換瞬間的功耗，提高工作頻率，這就是戊類放大器。

　　高頻功率放大器和低頻功率放大器的共同點都是輸出功率大和輸出效率高，不過低頻功率放大器工作頻率低，但是頻帶寬帶卻很寬。而高頻功率放大器工作頻率高，但是頻帶卻很窄。高頻功率放大器一般都使用選頻網絡當作負載回路。

　　低頻功率放大器可工作于甲類、甲乙類或者乙類狀態，而高頻功率放大器則工作于丙類，特殊情況是乙類。

　　現在還有新型的寬帶高頻功率放大器，采用頻率響應很寬的傳輸線當作負載，而不使用選頻網絡當作負載回路，能夠在寬范圍內變換工作頻率。

　　綜上可知，高頻功率放大器和低頻功率放大器的共同點都是要求輸出功率大，效率高；不同點是工作頻率和相對頻寬不同，所以負載網絡和工作狀態不同。

　　以上就是安泰電子帶來高頻功率放大器工作原理總結的內容，如果對于高頻功率放大器還有什么感興趣的，歡迎隨時咨詢我們。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業。
