功率放大器是指給定失真率條件下可以產生最大功率輸出用來驅動負載的放大儀器。很多人對于功率放大器的指標參數都不理解，今天為大家帶來功率放大器P1dB、P3dB、PSat等指標參數的內容。

　　P1dB：指1分貝壓縮輸出的功率，相比于放大器的小信號增益來說，放大器增益減少1dB的輸出功率。一般來說功率放大器都有線性動態范圍，在范圍之間，放大器輸出功率隨著輸入功率的線性增加。輸入功率不斷增加，放大器進入非線性區內的時候，放大器的輸出功率不再跟隨輸入功率的增加而線性增加，即輸出功率小于小信號增益的預估值。通常情況下增益下降到比線性增益低1dB時候的輸出功率值定義成1dB壓縮點，用P1dB來表示。

　　P3dB：指3分貝壓縮輸出功率，相對于放大器的小信號增益來說，放大器增益減少3dB的輸出功率。

　　PSat：指飽和輸出功率。ATA-3000功率放大器的輸入功率達到某個固定值以后，即使再增大輸入功率也不會增大輸出功率的大小，這個輸出功率就可以理解為飽和輸出功率。這個說法不太標準，因為功率放大器的轉移特性在飽和的時候很少表現為常數。功率放大器實際使用中，在某個頻率處增加輸入功率，會造成輸出功率減少，而工作頻帶內其他的頻率處，輸出功率會慢慢增加。所以通常用相對于某一個輸出功率處的飽和深度表示，相對應的輸出功率也就是飽和輸出功率，典型的測量點為6dB壓縮點。

　　NF：指噪聲系數，噪聲系數NF的計算公式等于輸入端信噪比/輸出端信噪比，單位常用“dB”。這是衡量電路內部噪聲多少的量度，通過量度從而計算對比出不同電路噪聲性能的好壞。

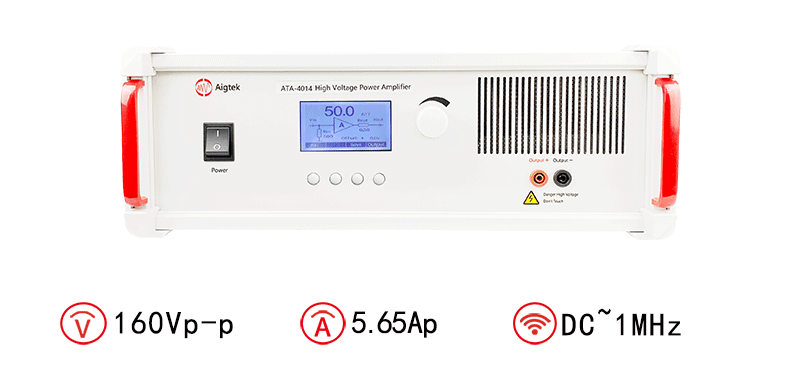

　　安泰功率放大器推薦：ATA-4014高壓功率放大器

　　圖：ATA-4014功率放大器指標參數

　　以上就是功率放大器的指標是什么意思以及P1dB、P3dB、PSat等指標含義的內容，希望大家對于功率放大器能夠認識更深。如果對于功率放大器還有什么想了解的，歡迎咨詢西安安泰官網。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
