今天Aigtek安泰電子就帶你具體了解一下什么是差分運放。

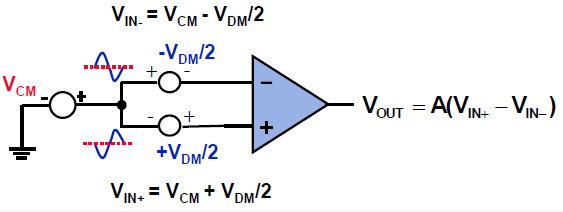

1.運放輸入模型

按照運放模型，比較全面的梳理出運放的基本模型：就是差模信號和共模信號的疊加。



2.虛短概念

理想運放要注意虛斷和虛短。運放的同相端輸入和反相端輸入相等。

理想運放開環增益無窮大，實際略小，大部分在100dB(100000)倍左右，按這個增益，要讓輸出變化3V，同相反相輸入端只需30uV的壓差即可，如果加上紋波、噪聲等干擾信號，同相反相端基本上無變化。引入反饋，做閉環，同相反相端的電壓差忽略不計。

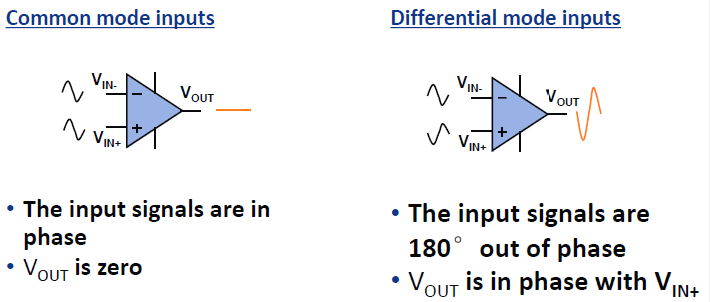

3.差模輸入和共模輸入

在應用中，運放可以輸入差模信號，也可以輸入共模信號，共模信號大部分來自噪聲，最核心的愿景是：共模被抵消，差模被放大。

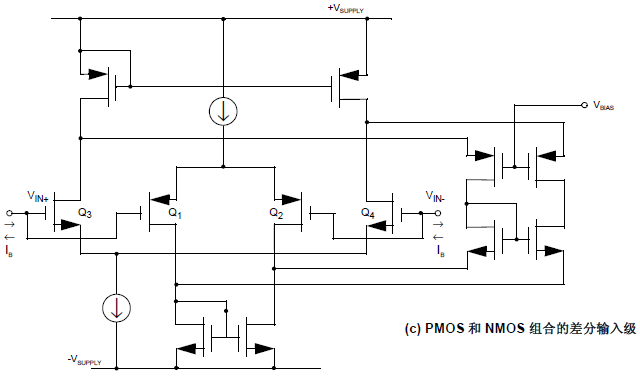

4.輸入電壓范圍(Vin或Vcm)

運算放大器輸入范圍比較復雜，理論上來講，同相端和反相端模擬輸入在電源的正軌到負軌之間都能滿足，運放的上下管大致對稱，大部分時間，取運放的共模輸入電壓Vcm為1/2 Vdd。這樣，運放主要工作在線性區。
