雙脈沖是分析功率開關器件動態特性的基礎實驗方法，貫穿器件的研發，應用和驅動保護電路的設計。今天Aigtek安泰電子就帶你揭秘。

為什么要進行雙脈沖測試？在以前甚至是今天，許多使用IGBT或者MOSFET做逆變器的工程師是不做雙脈沖實驗的，而是直接在標定的工況下跑看能否達到設計的功率。這樣的測試確實很必要，但是往往這樣看不出具體的開關損耗，電壓或者電流的尖峰情況，以及寄生導通情況。這會導致對有些風險的認識出現盲點，進而影響最后產品未來的長期可靠性。又或者設計裕量過大帶來成本增加，使得產品的市場競爭力下降。如果能在設計研發階段，精準地了解器件的開關性能，將對整個產品的優化帶來極大的好處。比如能在不同的電壓、電流和溫度下獲得開關損耗，給系統仿真提供可靠的數據；又比如可以通過觀察波形振蕩情況來選擇合適的門極電阻。

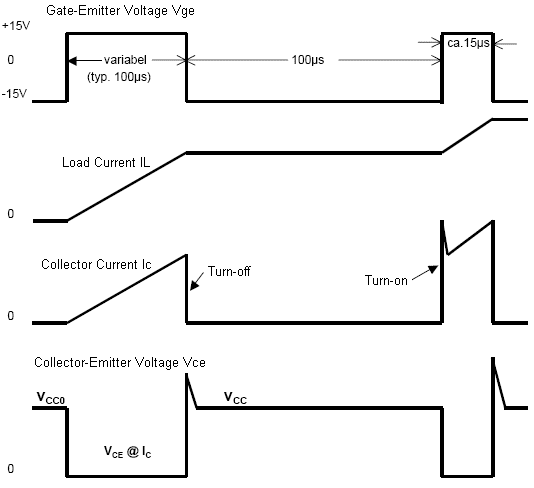

雙脈沖測試原理。顧名思義，雙脈沖測試就是給被測器件兩個脈沖作為驅動控制信號，如圖所示。第一個脈沖相對較寬，以獲得一定的電流。同時第一個脈沖的下降沿作為關斷過程的觀測時刻，而第二個脈沖的上升沿則作為開通過程的觀測時刻。





雙脈沖測試非常適合研發階段對器件在系統上的損耗評估，為系統仿真帶來數據支持。畢竟有太多的因素會使實際值和數據規格產生很大差別，用規格書上的值做為仿真依據粗糙了些，當然器件選型的時候還是很值得借鑒的。

本文有關雙脈沖測試知識科普由西安安泰電子發布，Aigtek是國內專業從事測量?jī)x器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率信號源、功率放大模塊、計量校準源等測試儀器產品的研發與制造。如想了解更多有關相關科普，請持續關注安泰電子官網m.sillink.com.cn或撥打029-88865020。
