實驗名稱：功率放大器在鋼板表面缺陷及其偏角的多頻交流漏磁測試中的應用

研究方向：電磁無損檢測

實驗?zāi)康模候?yàn)證多頻交流漏磁方法在缺陷偏角識別以及尺寸量化方面的優越性。

實驗內容：

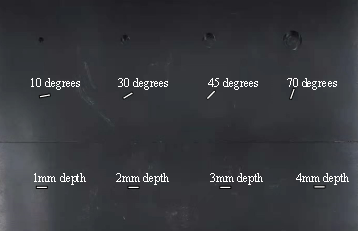

對比單頻與多頻激勵下，交流漏磁探頭對鋼板表面缺陷及其偏角的敏感性。

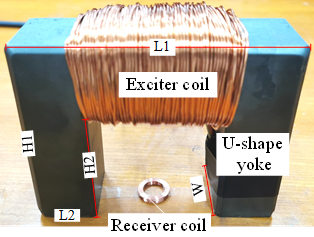

激勵波型由函數發生器產生，該波被轉換成電壓信號，并由恒壓ATA-3080功率放大器放大，以增強激勵磁場。接收線圈安裝在激勵線圈下方的探頭中心。接收線圈的提離約為1mm。接收信號由多功能濾波器調節降噪處理，然后由混合信號示波器進行數字化顯示。在多頻激勵實驗中，混頻激勵信號由400Hz和500Hz組成。該多功能濾波器可實現截止頻率和增益的信號濾波可根據需要進行配置。實驗中，截止頻率設置為1 kHz，增益設置為20 dB。



實驗過程：

篩選多個測量目標的敏感頻率，采用多頻技術，將多個最優激勵信號混疊為一個合成激勵信號，通過功率放大器放大，加載在檢測探頭上；通過磁敏元件拾取缺陷附近的漏磁場，用以表征缺陷。



實驗結果：

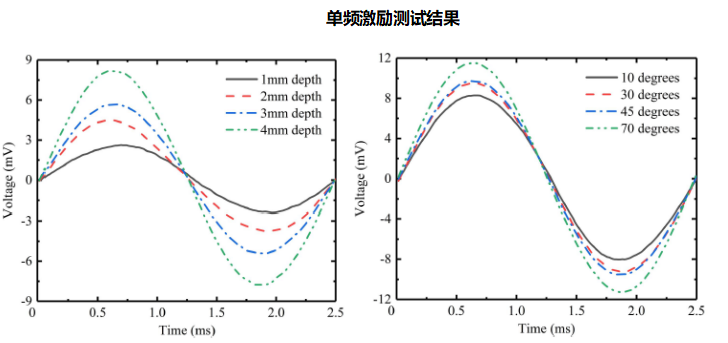

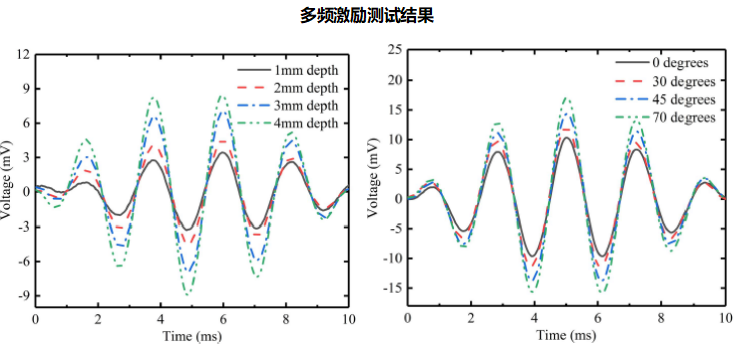

對比了單頻激勵和多頻激勵下的實驗結果，驗證了多頻交流漏磁方法在識別缺陷方向方面的優勢，因?yàn)樵摲椒ň哂懈玫男盘栰`敏度；而單頻和多頻信號對鋼板缺陷深度的檢測靈敏度相似但多頻信號由于其信號強度更大，更適合量化缺陷深度。





放大器在該實驗中發揮的效能: 實現激勵信號0-60倍的功率放大，提高系統的抗干擾能力，提升信號信噪比

您選擇該放大器的原因: 功率放大能力強，可實現60倍放大；旋鈕操作簡便。

實驗中用到的功率放大器ATA-3080參數指標：
