實驗名稱：功率信號源在多頻共振水聽器研制中頻率響應實驗驗證中的應用

實驗?zāi)康模耗壳八犉鞫酁閷掝l帶,提高整體頻帶的靈敏度成本高、制作工藝復雜。因此，需要一種可以方便調節工作頻帶的高靈敏度水聽器。依據剛性壁的封閉空氣腔聲學共振原理設計了一種多頻共振腔水聽器。

實驗設備：NI采集卡，ATG-2041功率信號源，供電板，換能器，水聽器等。

實驗過程：

1.水聽器的制作；

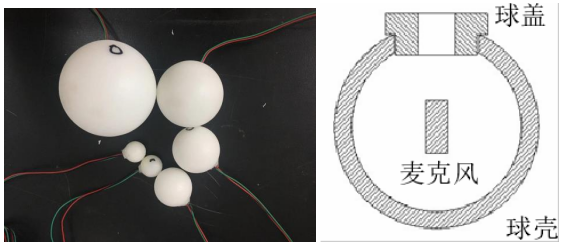

      設計的共振腔水聽器是將麥克風芯片電路封裝在一個空心球殼中。空心球殼使用3D打印的方式進行加工，打印材料為透聲性較好的光敏樹脂。麥克風被固定在球內，信號引腳通過長導線從小球頂部的孔中伸出。水聽器制作的示意圖與實物圖如圖所示。





2.實驗平臺的搭建；

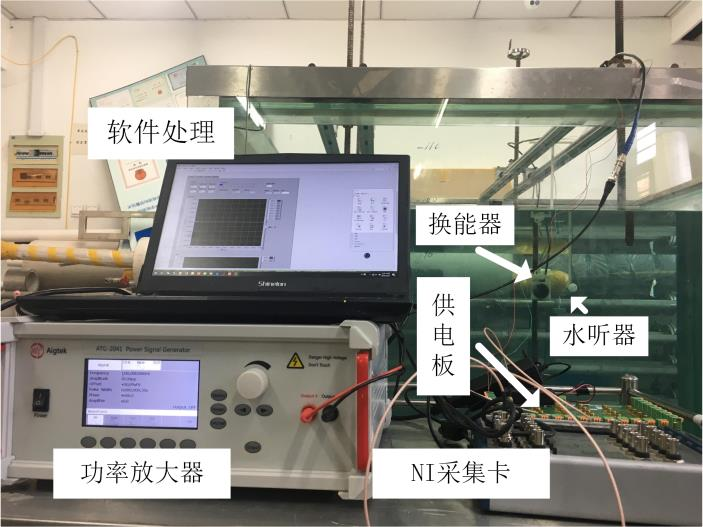

      實驗平臺如圖所示，使用上位機通過采集卡發射的激勵信號，經過ATG-2041功率信號源將信號放大后輸入到換能器中進行發射。將制作好的水聽器放在距離換能器處，水聽器接收到的信號通過采集卡采集到上位機中進行處理，得到實際測量的頻率響應曲線。



實驗裝置

實驗結果：

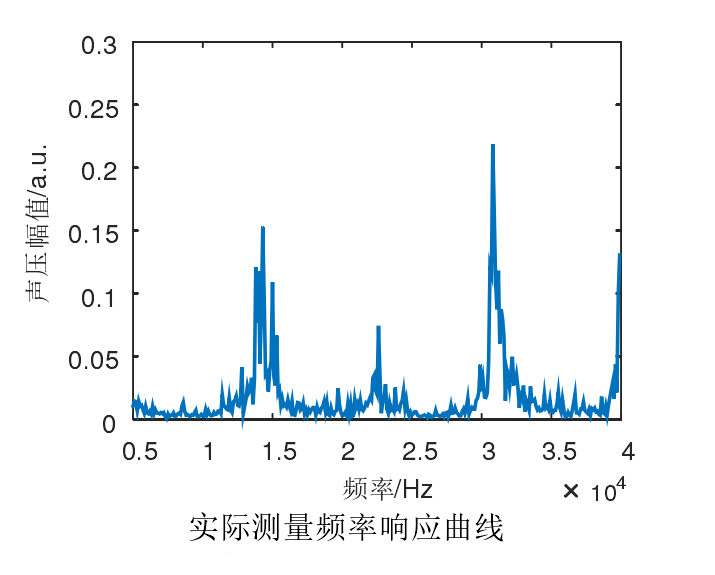

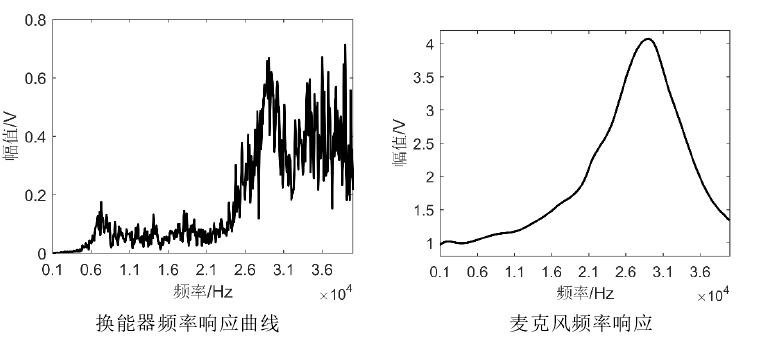

     在實驗測量中發現換能器的頻率響應不平坦，如圖所示。因此需要進行歸一化處理，消除掉換能器和麥克風對水聽器頻率響應的影響，處理后得到水聽器的實際頻率響應曲線。

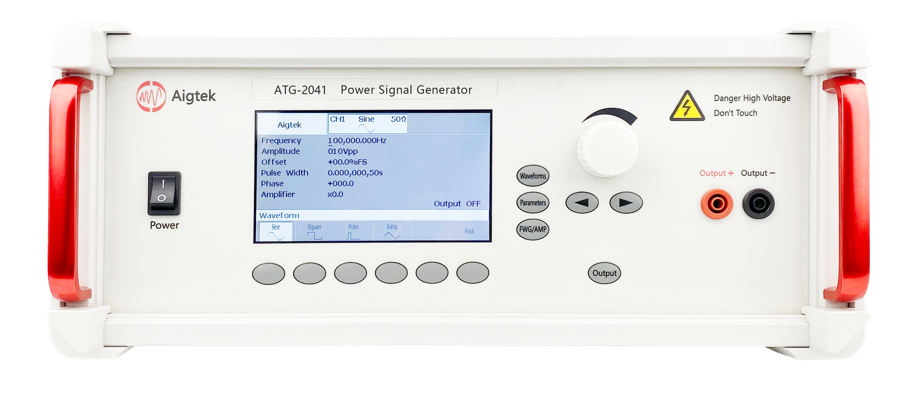

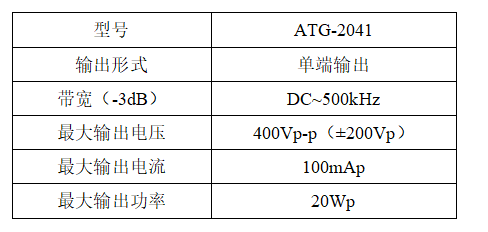

本實驗中用到的功率信號源ATG-2041參數指標：
