實驗名稱：功率放大器在乙丙橡膠電痕腐蝕對去極化電流的影響中的應用

實驗目的：使用極化去極化電流方法對乙丙橡膠的表面電痕腐蝕程度進行有效評估。

實驗設備：乙丙橡膠膠片，電流表，功率放大器，電腦，溫控系統

實驗內容：

以礦用監視型移動橡膠軟電纜的絕緣材料乙丙橡膠作為研究對象,試驗測量并分析不同表面電痕腐蝕程度乙丙橡膠的極化和去極化電流,為礦用乙丙橡膠絕緣電纜因表面漏電的在線監測提供了實驗依據。

實驗過程：

1.試樣的制備；

制好的乙丙橡膠片狀試樣長度為140 mm,寬度為120 mm ,厚度約為2.3 mm。試驗時將乙丙橡膠試樣裁剪成長和寬分別為120 ,60 mm的樣片。

2.電痕方法模擬；

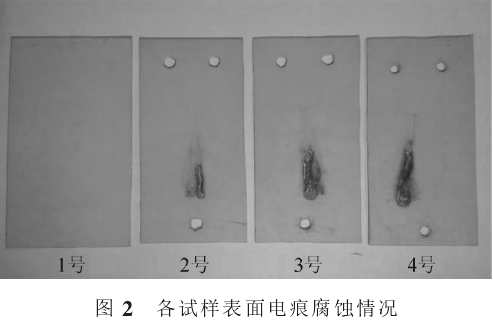

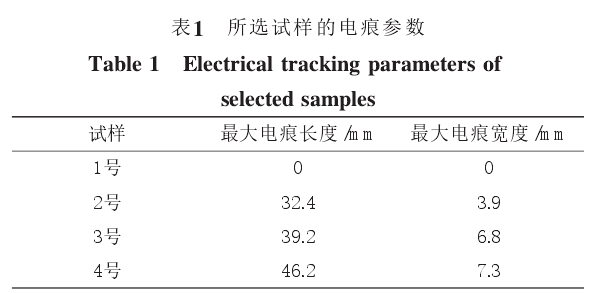

試驗選擇恒定電痕化電壓法進行電痕模擬。改變試驗時間,對試樣進行了不同程度下的電痕化處理,并選取不同電痕腐蝕程度的試樣進行后續的測量。







3.極化—去極化電流的測量。

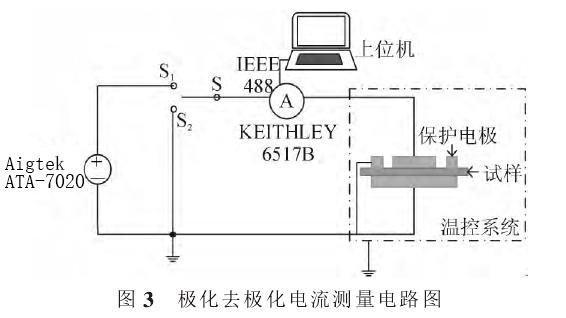

測量中選擇的電極為三電極結構,其中高壓端和測量端用于極化—去極化電流的測量,保護電極則是為了防止沿面泄漏電流的產生,以免對測量結果產生干擾。實驗采用高壓放大器ATA-7020提供電壓。

實驗結果：

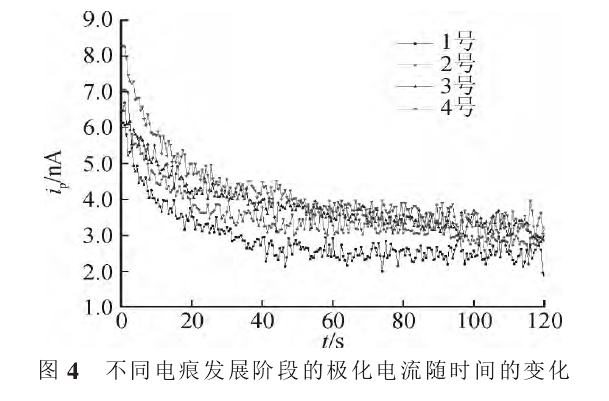

       在放電初始階段,隨著電痕腐蝕程度的加深,初始電流和去極化過程中的放電速度均逐漸增大，且電痕腐蝕程度越嚴重,去極化電流衰減穩定時刻的電流值就越大。

 實驗結論：

     1)在相同的極化條件下,表面電痕腐蝕越嚴重，去極化電流的初始電流值越大,電流衰減的穩定值也越大；

     2)在去極化電流曲線中,電流衰減的初始階段，衰減速率較慢,但是隨著去極化時間的增大,各試樣的去極化電流衰減速率均增大；

     3)去極化電流衰減的凹點會隨著電痕腐蝕程度有所延后,這主要是由表面電荷的積聚量和釋放量來決定的。
