功率放大器在壓電材料粘滯阻尼器中阻尼液黏度監測的應用
實驗名稱：基于壓電材料的粘滯阻尼器中阻尼液黏度監測
研究方向：生物學
實驗內容：通過施加電壓在粘滯阻尼器正負極，觀察傳感器發出的電信號。
測試目的：通過加壓之后的阻尼液的時域圖，判斷壓力波信號直接沿試件內壁傳播對實驗的干擾
測試設備：信號發生器，ATA-2021B電壓放大器，數據采集系統，筆記本電腦，粘滯阻尼器。
實驗過程：

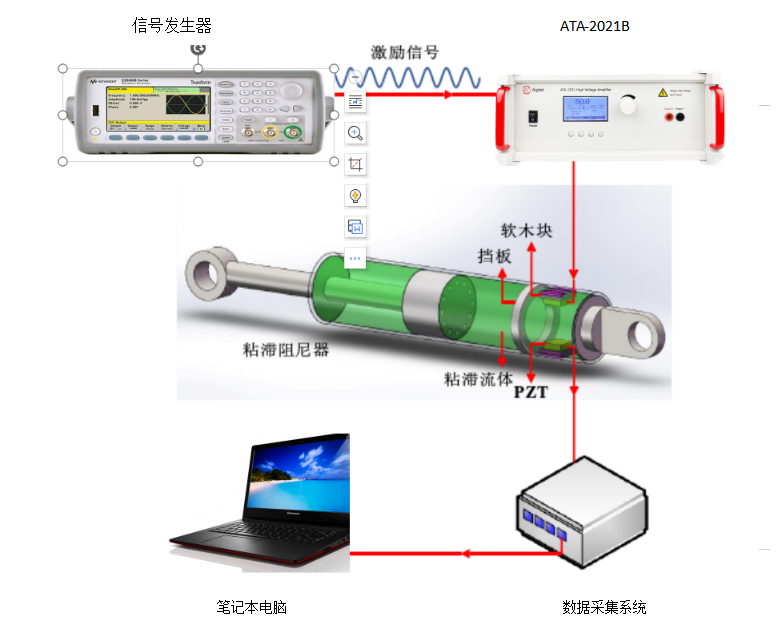

實驗方法：如上圖所示采用兩個壓電陶瓷傳感器，一個作為驅動器，另一個作為傳感器。由任意波形發生器發射100kHz-300kHz的正弦激勵信號，經ATA-2021B功率放大器放大到180Vp-p，根據壓電陶瓷的逆壓電效應，將電信號轉換為傳感器的振動，使PZT驅動器振動產生壓力波，壓力波通過阻尼液傳播并引起PZT傳感器振動，通過壓電陶瓷的正壓電效應，將傳感器的振動信號轉換為電信號，并收集到數據采集系統中，通過分析采集的數據實時監測粘滯阻尼器中阻尼液的黏度。
實驗結果：
圖1
圖2
圖3

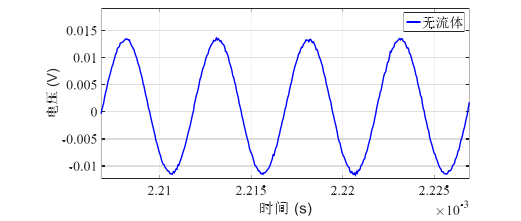

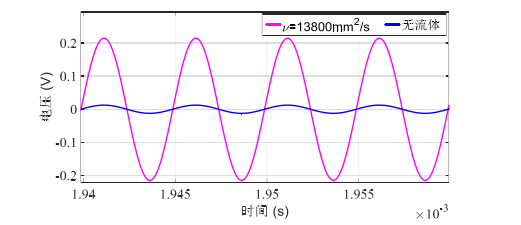

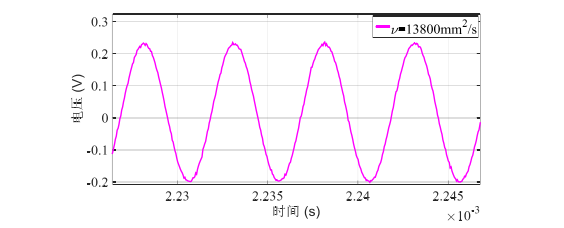

如圖1，圖2所示為無且尼液和阻尼液黏度為13800mm/s時接收信號的時域圖，圖3為濾波后的無阻尼液和阻尼液黏度為13800mm2/s時接收信號的時域圖。可以看出，沿試件內壁傳播的信號幅值遠遠小于沿阻尼液傳播的信號幅值，驗證了軟木塊的有效性，從而排除了壓力波信號直接沿試件內壁進行傳播對實驗結果的干擾。

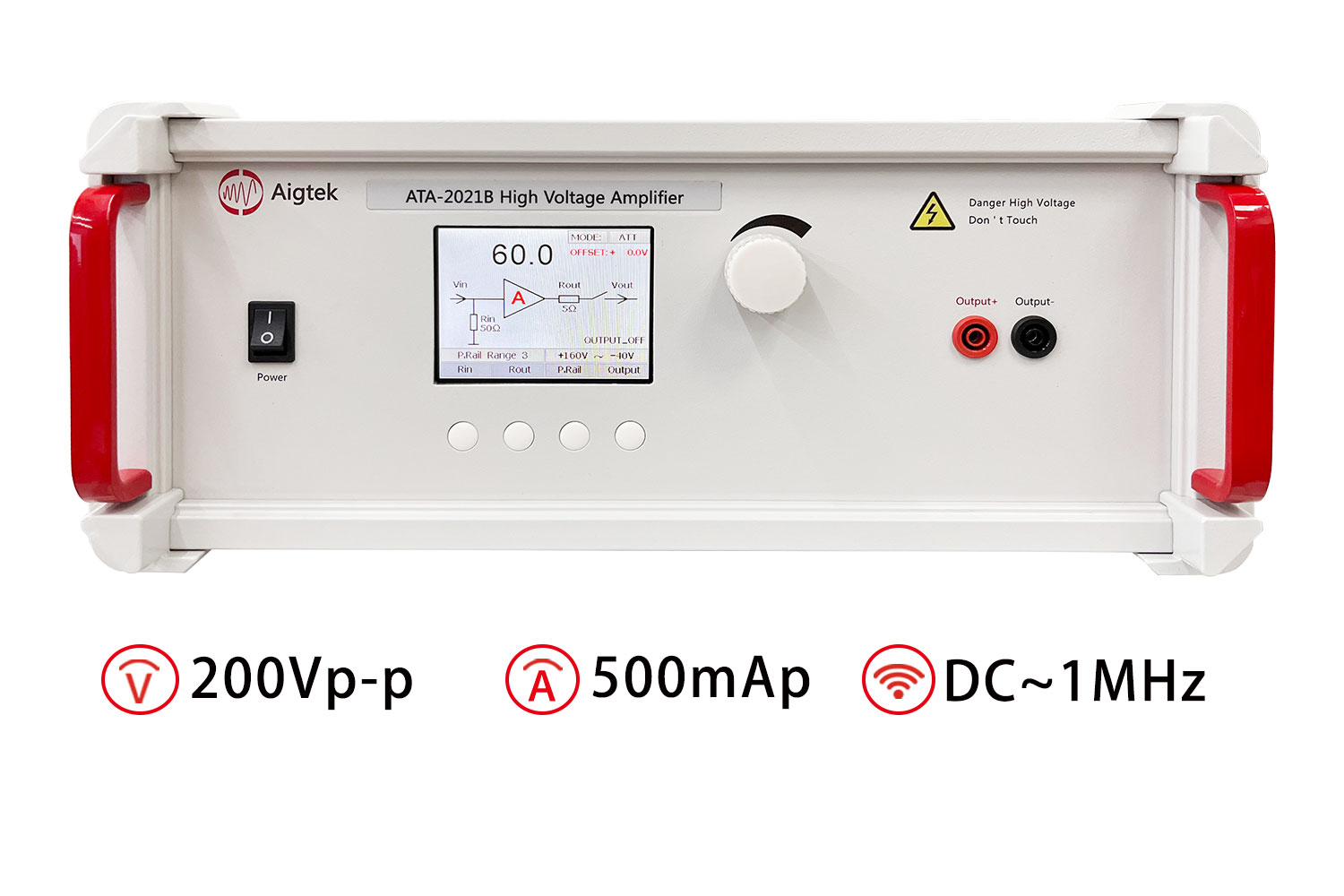

ATA-2021B高壓放大器參數指標：
