高壓線性放大器主要應用在壓電材料驅動、光電管、光譜儀、微機電、納米科技工程等方面。此類應用一般要求放大器輸出電壓較高、穩定性好、線性度高等，讓負載為容性時，為得到較好的動態性能，還要求高壓功率放大器具有很高的電流驅動能力。

針對不同的壓電陶瓷驅動器等容性負載動態應用，Aigtek設計出多個型號的雙極性高壓功率放大器，采用高壓放大級組合多組并聯功率放大級的電路結構，增強了放大器對負載的充放電能力，同時將放大器的功耗平均的分配到各組放大級中，確保了放大器的安全工作，能夠滿足容性負載驅動的各種測試要求。

ATA-4052高壓功率放大器能夠?qū)崿F(xiàn)高壓輸出并具有較高的頻率帶寬和轉換速率，雙極性高電壓輸出的同時具有很強的電流驅動能力。該放大器驅動等效電容為μF級的壓電陶瓷驅動器，能實現輸出正負155Vp的高壓輸出，電壓增益0-100倍可調，最大電流達2Arms，它具有驅動能力強，穩定性好，線性度高等特點。

舉例：壓電陶瓷驅動器微納定位測試研究：

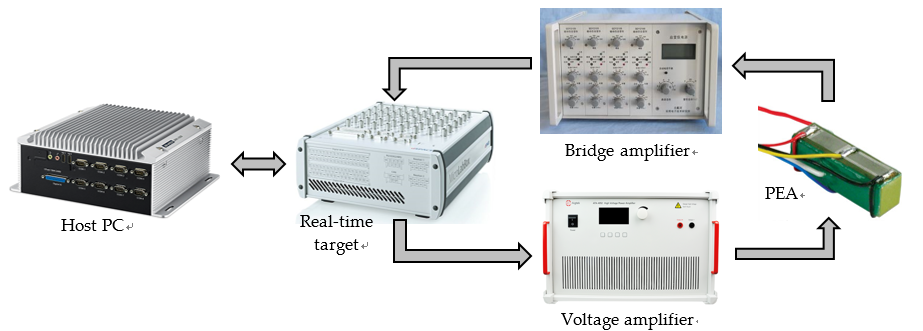

被測對象為Thorlabs公司生產的PZS001型壓電陶瓷驅動器，在最大100V的驅動電壓下，其最大位移為12.925μm。使用ATA-4052功率放大器將控制壓電放大為壓電陶瓷驅動器的驅動電壓。壓電陶瓷驅動器上自帶4個電阻應變片，組成一個4橋的電阻應變片。使用SDY2105型電橋放大器測量壓電陶瓷驅動器的變形量。

測試程序在Matlab/Simulink下編寫，通過Microlabbox型實時控制器運行測試程序。測試流程如下：首先在控制程序中生成0-10V的正弦信號，經過放大器放大之后驅動壓電陶瓷驅動前前后運動，利用Microlabbox完成控制信號與位移信號的實時測量，并根據壓電陶瓷的特性，編寫單神經元自適應補償算法，利用設備完成算法的性能測試。

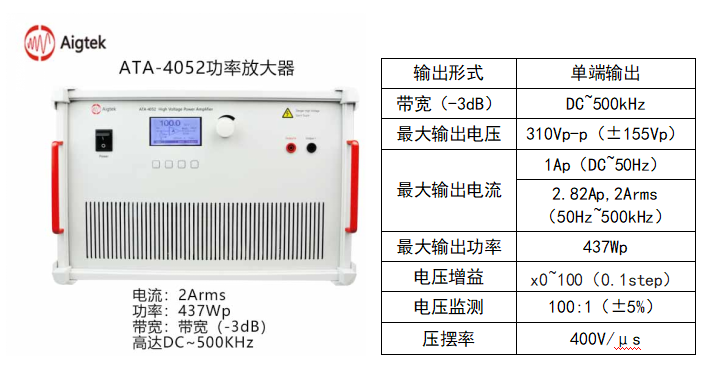

ATA-4052功率放大器產品介紹：

本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網m.sillink.com.cn。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等電子測量?jī)x器研發、生產和銷售的高科技企業。
