Aigtek特推出大功率雙通道函數任意波形信號源

作者:Aigtek 閱讀數:0 發布時間:2019-01-21 00:00:00

函數任意波形信號源是一種常用的信號源,廣泛應用于通信、雷達、測控、電子對抗以及現代化儀器儀表等領域,是一種為電子測量工作提供符合嚴格技術要求的電信號設備。市面上很多信號源的電壓功率輸出信號小,Aigtek推出一款可輸出大功率的函數任意波形信號源

ATG-2000系列功率信號源是一款理想的可輸出正弦波、方波、三角波、脈沖波的大功率的函數任意波形信號源。客戶可根據使用情況選擇信號內置、或外置輸入。最大差分輸出1600Vp-p (±800V)高壓,可以驅動高壓型負載。

隨著現代電子技術的飛速發展,現代電子測量工作對函數波形信號源的性能提出了更高的要求,不僅要產生各種波形,還需要很大的電流或者功率,且操作方便,輸出的波形質量好、輸出頻率范圍寬,穩定度和精度都比較高。ATG-2000系列功率信號源可輸出波形:

  • 可輸出正弦波、方波、三角波、脈沖波

  • 輸入信號可內置或外置

  • 電壓電壓高達1600Vp-p (±800V)

  • 輸出電流500mA(更高電流可定制)

  • 帶寬(-3dB)DC~1MHz

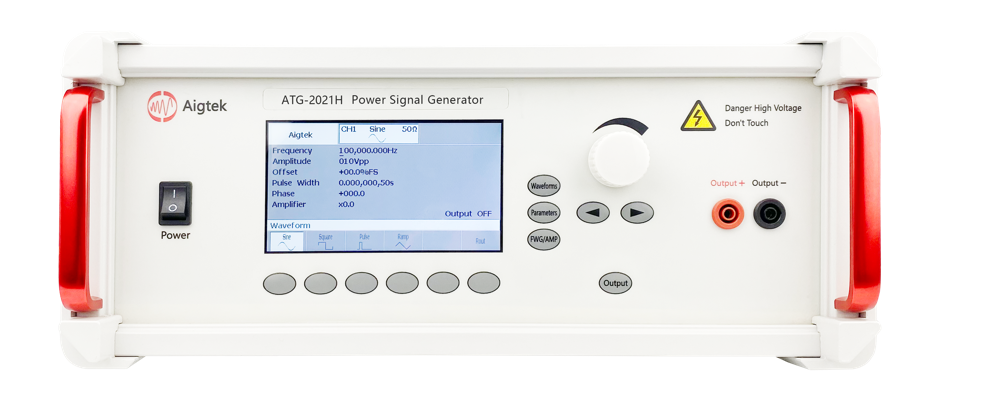

ATG-2000大功率函數信號波形發生器外觀介紹:


       ATG-2000系列功率信號源輸入為BNC接口。當信號內置輸入時為功率信號源模式,設置波形,頻率,電壓等參數即可;當信號外置接入時為放大器模式,輸入電阻為5kΩ,輸出電阻5Ω / 1kΩ可切換,調節電壓增益即可實現信號放大。

      ATG-2000系列操作面板液晶顯示,設備狀態及參數動態顯示,交互界面一目了然,簡潔易懂。1/100 Monitor:此端口電壓為輸出端口的1/100,監測口為BNC接頭,可以直接連接到示波器進行輸出電壓的實時監測。外置輸入信號時為放大器工作模式,此時電壓增益是數控0~240倍(1step)可調。結合液晶面板增益的顯示,能夠快速調整至需要的電壓值。


型號

ATG-2021H

ATG-2022H

ATG-2031

ATG-2032

通道數

1

2

1

2

帶寬(-3dB

DC~1MHz

DC~500kHz

輸出形式

單端輸出

單端輸出

輸出電壓

0~200Vp-p±100V

0~300Vp-p±150V

最大輸出電流(峰值)

500mA

120mA

最大輸出功率

50W

18W

電壓增益(放大器)

x0~60 (1step)

x0~50 (1step)

輸入電阻

5kΩ

5kΩ

輸入電壓(放大器)

0~10Vp-pMAX

0~10Vp-pMAX

輸出電阻

5Ω / 1kΩ (可定制)

50Ω / 2.5kΩ (可定制)

壓擺率

500V/μs

500V/μs

負載上限RL

20

≥1.25kΩ

      本文素材由西安安泰電子整理發布,如想了解更多,請持續關注安泰官網m.sillink.com.cnAigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業,一直專注于高壓功率放大器功率放大器模塊、計量校準源等測試儀器產品的研發與制造。




原文鏈接:http://m.sillink.com.cn/news/136.html
